تله بخار FT10 و FT14 عیوض تکنیک با طراحی فشرده و عملکرد خودکار، راهکاری مطمئن برای تخلیه مؤثر کندانس در سیستم‌های بخار است. این محصولات با حساسیت بالا، مصرف انرژی را بهینه کرده و مانع از آسیب به تجهیزات بخار در فشارهای مختلف می‌شوند. (کلیه قیمت ها بدون اطلاع قبلی قابل تغییر می باشد، لطفا جهت اطلاع از آخرین قیمت و موجودی با بخش فروش تماس حاصل نمایید. بروزرسانی 1404/01/20)
محصولات مرتبط

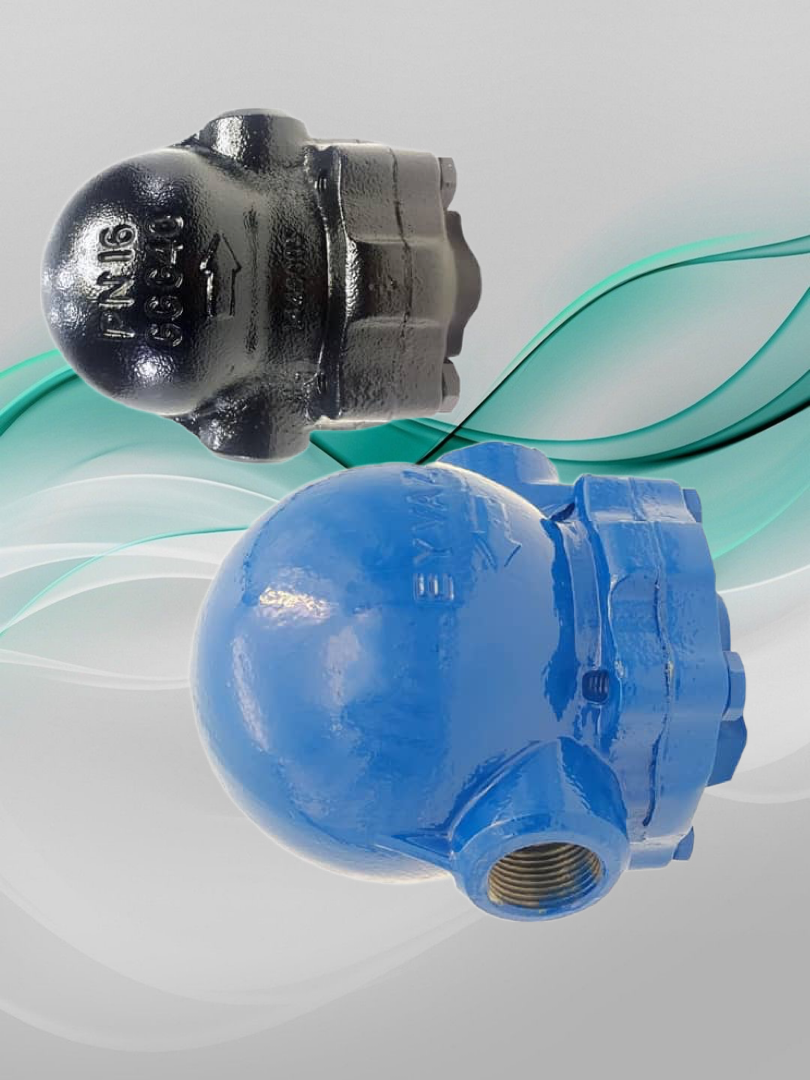

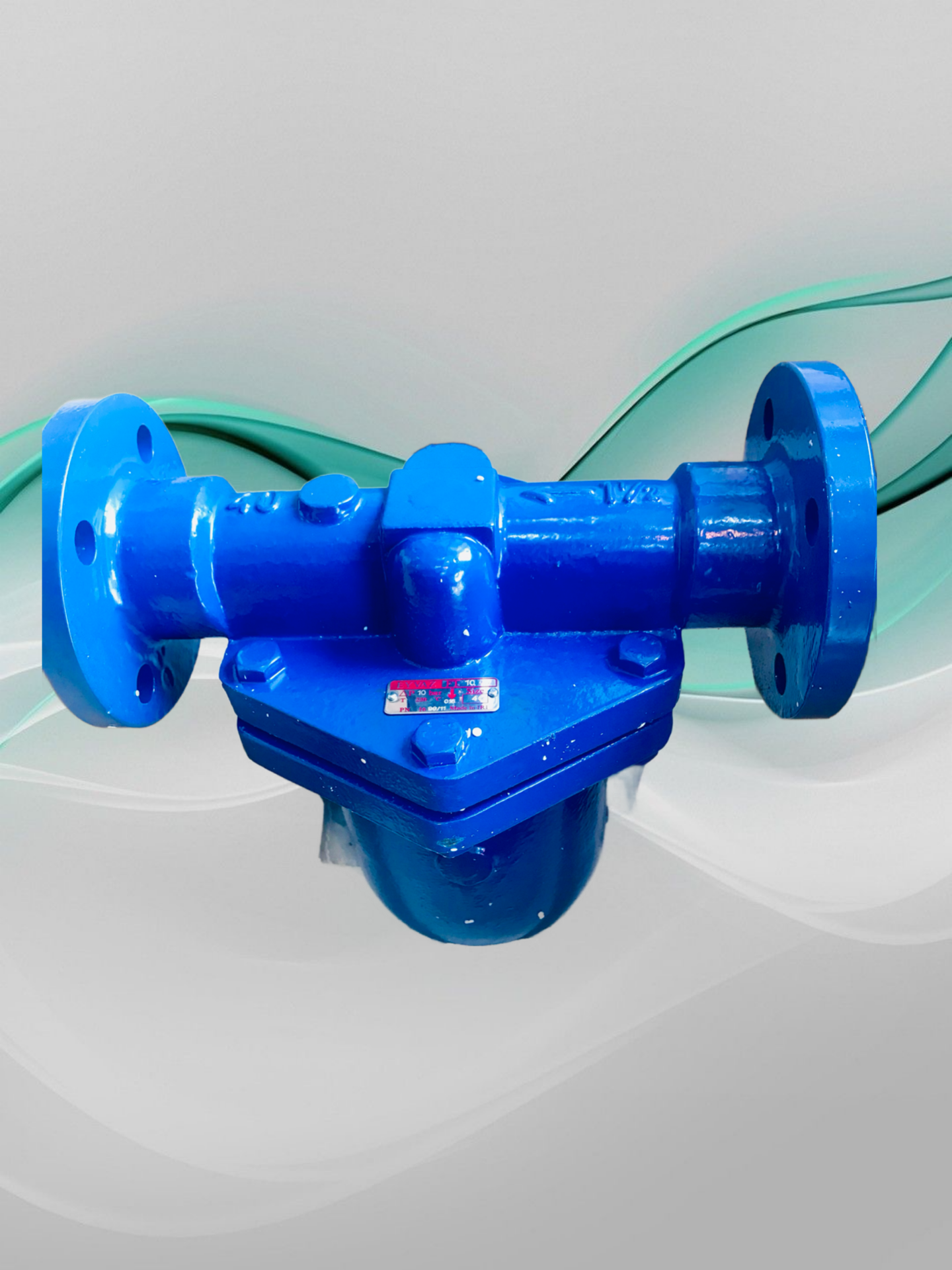

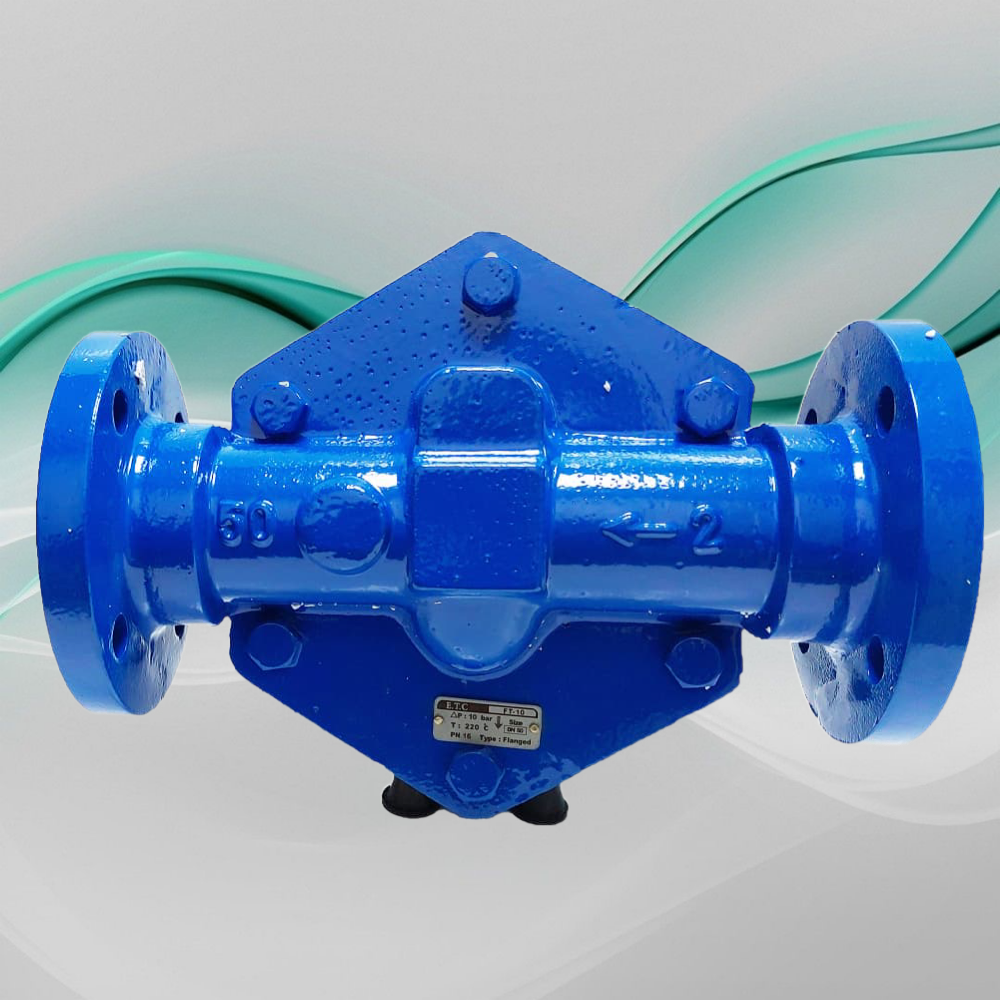

معرفی تله بخار فلوتر ترموستاتیکی عیوض تکنیک مدل FT10 و FT14
تله بخار فلوتر ترموستاتیکی مدل FT10 و FT14 از محصولات شرکت عیوض تکنیک، برای تخلیه کندانس و هوا از خطوط بخار و افزایش راندمان سیستم‌های حرارتی به کار می‌روند. این تله‌ها با بهره‌گیری از مکانیزم شناور و ترموستات، همزمان تخلیه کندانس و هوا را انجام داده و از اتلاف بخار جلوگیری می‌کنن
| مشخصات | مقدار |
| مدل | FT (Float & Thermostatic) |
| برند | عیوض تکنیک |
| نوع عملکرد | فلوتر + ترموستاتیک |
| حداکثر فشار کاری | 16 بار |
| حداکثر دمای کاری | 250 درجه سانتی‌گراد |
| جنس بدنه | چدن داکتیل یا فولاد (بسته به مدل) |
| اتصال | فلنجی یا دنده‌ای (مطابق با استاندارد DIN یا BSP) |
| سایزهای موجود | ½ تا 2 اینچ |
| حداقل دبی تخلیه | بسته به سایز، از 100 تا 1500 کیلوگرم بر ساعت |
| کاربردها | خطوط بخار فشار پایین و متوسط، مبدل‌های حرارتی، دیگ بخار، کویل‌ها |
| قابلیت تخلیه هوا | دارد (با المان ترموستاتیک) |
| نحوه نصب | افقی (با فلوتر در پایین) |
- - تله بخار FT10 و FT14 از نوع فلوتر ترموستاتیکی هستند و برای تخلیه کندانس و هوا طراحی شده‌اند
- - این مدل‌ها عملکرد کاملاً اتوماتیک دارند و بر اساس تغییرات دما عمل می‌کنند.
- - شناور کروی داخلی با تجمع کندانس بالا و پایین رفته و دریچه خروجی را کنترل می‌کند
- - وجود ترموستات باعث تخلیه سریع هوا و گازهای زائد می‌شود
- - این تله‌ها در خطوط بخار، مبدل‌های حرارتی و منابع کوئلی کاربرد دارند
- - فشار کاری تا ۱۶ بار و دمای کاری تا ۲۲۰ درجه سانتی‌گراد را تحمل می‌کنند
- - بدنه اصلی از چدن داکتیل GGG-40.3 و قطعات داخلی از استنلس استیل ساخته شده است
- - در سایزهای ½، ¾ ....2 اینچ و با اتصالات دنده‌ای یا فلنجی عرضه می‌شوند
- - نصب این تله‌ها فقط به صورت افقی مجاز است و جهت جریان باید مطابق فلش بدنه باشد
- - باز و بسته شدن دریچه خروجی به صورت تدریجی و متناسب با حجم کندانس است
- - به دلیل دابل پلاگ بودن ولو، تغییرات لحظه‌ای فشار تأثیری بر عملکرد ندارد
- - راندمان سیستم بخار با استفاده از این تله‌ها به طور محسوسی افزایش می‌یابد
- - کاهش اتلاف بخار و صرفه‌جویی در انرژی از مهم‌ترین مزایای این مدل‌هاست
- - تله بخارهای FT10 و FT14 مطابق با استانداردهای بین‌المللی تولید می‌شوند
- - مناسب برای صنایع نفت، گاز، پتروشیمی، غذایی و کارخانجات صنعتی هستند
- - قابلیت هواگیری خودکار باعث جلوگیری از هواگرفتگی و افزایش ایمنی می‌شود
- - در صورت خرابی شناور، تخلیه کندانس توسط ترموستات ادامه می‌یابد
- - طراحی ساده و مقاوم، موجب عمر طولانی و نگهداری آسان می‌شود
- - این تله‌ها در شرایط حجم متغیر کندانس عملکرد بسیار مناسبی دارند
- - جداسازی کندانس و هوا به صورت مجزا، کارایی سیستم را بهینه می‌کند
نوع: فلوتر ترموستاتیکی
سایز: DN15 تا DN25 (1/2 اینچ تا 1 اینچ)
اتصالات: دنده‌ای یا فلنجی
فشار کاری: تا 16 بار
دمای کاری: تا 220 درجه سانتی‌گراد
جنس بدنه: استیل ضد زنگ (SS420)
استانداردها: DIN یا ANSI
عملکرد تله بخار FT10 و FT14 :
این تله‌ها از دو بخش اصلی تشکیل شده‌اند:
شناور: با افزایش سطح کندانس، شناور بالا آمده و شیر تخلیه را باز می‌کند.
ترموستات: با رسیدن دما به نقطه تنظیم، ترموستات شیر تخلیه را باز کرده و هوا و گازهای غیرقابل کندانس را از سیستم خارج می‌کند.
تفاوت اصلی بین FT10 و FT14:
FT10: مناسب برای سیستم‌هایی با نوسانات کم در بار کندانس.
FT14: مناسب برای سیستم‌هایی با نوسانات زیاد در بار کندانس و دارای ترموستات دقیق‌تر.
مزایای استفاده از تله‌های بخار FT10 و FT14 :
راندمان بالا: تخلیه سریع و کامل کندانس بدون اتلاف بخار
دوام و طول عمر بالا: بدنه استیل ضد زنگ و طراحی مقاوم در برابر خوردگی
تنظیمات ساده: نیازی به تنظیمات پیچیده ندارد
هزینه نگهداری پایین: به دلیل سادگی طراحی، هزینه نگهداری پایینی دارد
مناسب برای طیف وسیعی از کاربردها: قابل استفاده در صنایع مختلف مانند نفت، گاز، پتروشیمی، صنایع غذایی و دارویی
کاربردهای تله بخار FT10 و FT14 :
سیستم‌های گرمایش: گرمایش ساختمان‌ها، صنایع غذایی
سیستم‌های خشک‌کن: خشک کردن مواد غذایی، چوب، نساجی
سیستم‌های استرلیزاسیون: صنایع غذایی، دارویی
سیستم‌های بخار صنعتی: تولید بخار، انتقال بخار
نکات مهم در انتخاب و نصب تله بخار FT10 و FT14 :
انتخاب سایز مناسب: سایز تله بخار باید متناسب با سایز لوله و دبی کندانس باشد.
انتخاب مدل مناسب: FT10 برای نوسانات کم و FT14 برای نوسانات زیاد در بار کندانس مناسب است.
نصب صحیح: تله بخار باید در موقعیت مناسب و با شیب مناسب نصب شود.
توجه به جهت جریان: جهت جریان سیال باید مطابق با فلش روی بدنه تله بخار باشد.
سرویس و نگهداری دوره‌ای: برای اطمینان از عملکرد صحیح تله بخار، باید به صورت دوره‌ای سرویس و نگهداری شود.
جمع‌بندی :
تله‌های بخار فلوتر ترموستاتیکی FT10 و FT14 عیوض تکنیک، انتخاب مناسبی برای تخلیه کندانس در سیستم‌های بخار هستند. این تله‌ها با عملکرد قابل اعتماد، طول عمر بالا و هزینه نگهداری پایین، می‌توانند به طور قابل توجهی به بهبود راندمان سیستم و کاهش مصرف انرژی کمک کنند.
برای کسب اطلاعات بیشتر و انتخاب مناسب‌ترین مدل تله بخار، می‌توانید با کارشناسان فنی اتوماسیون آیین مشورت کنید.
